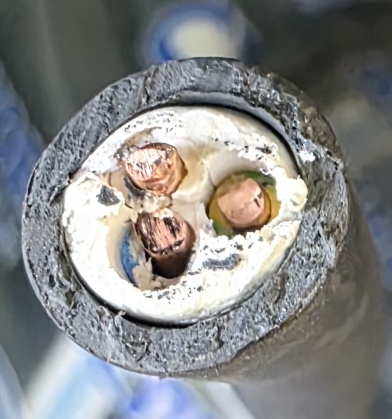

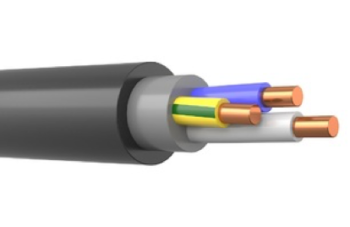

Кабель ВВГнг-LS имеет медную токопроводящую жилу, однопроволочную или многопроволочную, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
Изоляция Кабеля ВВГнг-LS выполняется из поливинилхлоридной композиции пониженной пожароопасности.
Внутренняя оболочка ВВГнг-LS накладывается по скрученным изолированным жилам из ПВХ композиции пониженной пожароопасности, которая заполняет промежутки между жилами. Толщина внутренней оболочки не менее 0,3 мм. Кабели с секторными жилами допускается изготовлять без внутренней оболочки, в этом случае поверх скрученных изолированных жил должна быть наложена с перекрытием одна или две ленты из полиэтилентерефталатной пленки или термоскрепленного полотна.
Наружная оболочка ВВГнг-LS выполняется из ПВХ композиции пониженной пожароопасности. Для кабелей с сечением круглых токопроводящих жил до 16 мм2 допускается наложение наружной оболочки с одновременным заполнением промежутков между жилами. В этом случае внутренняя экструдированная оболочка не накладывается.
Применение ВВГнг-LS
Кабель ВВГнг-LS, не распространяет горение, с низким дымо- и газовыделением предназначен для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 660 В и 1000 В частоты 50 Гц. Кабели изготавливаются для общепромышленного применения и атомных станций.
Технические характеристики ВВГнг, ВВГнг-LS
Вид климатического исполнения кабелей В, категория размещения 5 по ГОСТ 15150-69
Диапазон температур эксплуатации: от -30°С до +50°С
Относительная влажность воздуха при температуре до +35°С: до 98%
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С
Минимальный радиус изгиба при прокладке
- кабелей одножильных – 10 наружных диаметров,
- кабелей многожильных – 7.5 наружных диаметров.
Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С
Предельная температура токопроводящих жил кабелей по условию невозгорания кабеля при к.з.: + 400°С
Технические характеристики
Рабочее напряжение: 0,66 кВ
